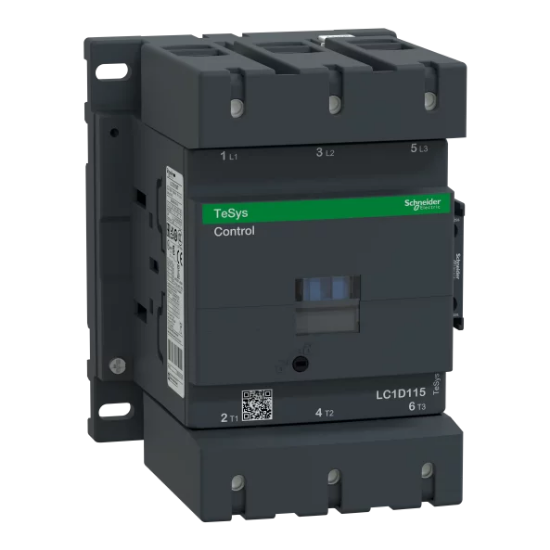

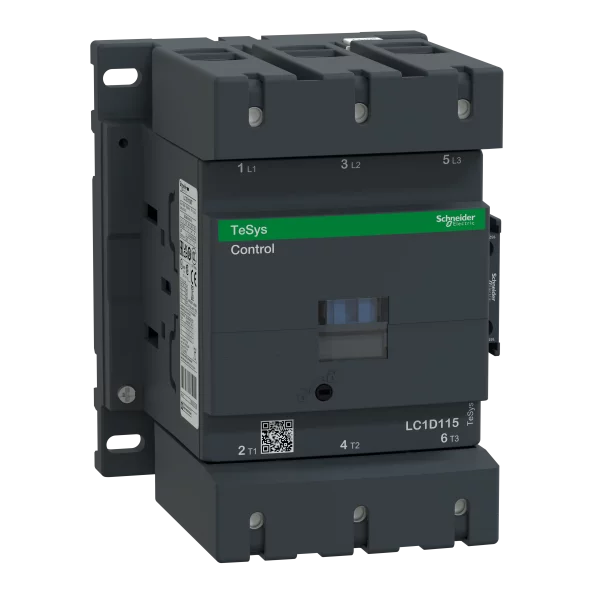

| Gama de produse | TeSys D |
| Tip produs | Contactor |
| Nume scurt dispozitiv | LC1D |
| Aplicație contactor | Control motor, Sarcină rezistivă |
| Categorie de utilizare | AC-1, AC-3, AC-4 |
| Descriere poli | 3P |
| Compoziție contacte | 3 NO |
| Tensiune nominală de operare [Ue] | ≤ 1000 V AC 25...400 Hz, ≤ 300 V DC |
| Curent nominal de operare [Ie] | 200 A (≤ 60 °C) la ≤ 440 V AC AC-1, 115 A (≤ 60 °C) la ≤ 440 V AC AC-3 |
| Putere motor [kW] | 30 kW la 220...230 V AC 50/60 Hz AC-3, 55 kW la 380...400 V AC 50/60 Hz AC-3, 59 kW la 415...440 V AC 50/60 Hz AC-3, 75 kW la 500 V AC 50/60 Hz AC-3, 80 kW la 660...690 V AC 50/60 Hz AC-3 |
| Putere motor [hp] | 30 hp la 200/208 V AC 50/60 Hz pentru motoare trifazate, 40 hp la 230/240 V AC 50/60 Hz pentru motoare trifazate, 75 hp la 460/480 V AC 50/60 Hz pentru motoare trifazate, 100 hp la 575/600 V AC 50/60 Hz pentru motoare trifazate |
| Tip circuit de control | AC 50/60 Hz |
| Tensiune circuit de control [Uc] | 110 V AC 50/60 Hz |
| Compoziție contacte auxiliare | 1 NO + 1 NC |
| Tensiune nominală de impuls [Uimp] | 8 kV conform IEC 60947 |
| Categorie de supratensiune | III |
| Durabilitate mecanică | 8 milioane de cicluri |
| Durabilitate electrică | 0,95 milioane de cicluri la 115 A AC-3 la ≤ 440 V AC |
| Frecvență de operare | 2400 cicluri/oră la 60 °C |
| Tehnologie bobină | Supresor cu diodă bidirecțională integrată |
| Domeniu tensiune circuit de control | 0,8...1,15 Uc operațional la 55 °C, AC 50/60 Hz |
| Putere de atracție maximă | 280...350 VA la 20 °C (cos φ 0,8) 50/60 Hz |
| Putere de menținere maximă | 2...18 VA la 20 °C (cos φ 0,3) 50/60 Hz |
| Dissipare termică | 3...8 W la 50/60 Hz |
| Tip contacte auxiliare | Tip mecanic (1 NO + 1 NC) conform IEC 60947-5-1, Contact tip oglindă (1 NC) conform IEC 60947-4-1 |
| Frecvență circuit semnalizare | 25...400 Hz |
| Curent minim de comutare | 5 mA pentru circuit de semnalizare |
| Tensiune minimă de comutare | 17 V pentru circuit de semnalizare |
| Timp de ne-suprapunere | 1,5 ms la de-energizare (între contact NC și NO), 1,5 ms la energizare (între contact NC și NO) |
| Rezistență de izolație | > 10 MΩ pentru circuit de semnalizare |
| Grad de protecție IP | IP20 față frontală conform IEC 60529 |
| Categorie de poluare | 3 |
| Altitudine de operare | 0...3000 m |
| Compatibilitate cod | LC1D |
