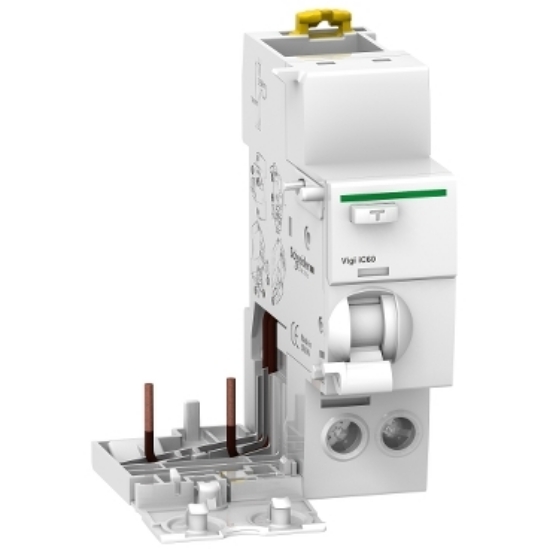

Vigi iC60 - bloc adăugat de protecție la curent de defect - 2P - 25A - 100mA - tip AC

Bloc adăugat de protecție la curent de defect Vigi iC60, 2 poli, 25A, 100mA, tip AC, pentru protecția instalațiilor electrice.

Producător: Schneider Electric

Cod produs: A9V12225

Acest dispozitiv modular Acti9 Vigi iC60 este un bloc adăugat de protecție la curent de defect. Este un dispozitiv cu 2 poli, cu un curent nominal de 25A și o tensiune de operare de 230VAC până la 415VAC conform IEC 61009-1. Clasa de protecție la curent de defect este de tip AC, cu o sensibilitate de 100mA și tehnologie independentă de tensiune. Acest produs protejează împotriva scurtcircuitelor, suprasarcinilor de cablu, șocurilor electrice prin contact indirect și riscurilor de incendiu. O fereastră VisiTrip indică declanșarea unui defect printr-un indicator mecanic roșu pe fața frontală. Poate fi combinat cu iC60 sau Acti9 Reflex iC60 pentru a oferi protecție persoanelor și instalațiilor. Acest produs este conform cu standardele EN 61009-1 și IEC 61009-1. Tensiunea nominală de operare (Ue) este de 230VAC sau 400VAC. Tensiunea nominală de izolație (Ui) este de 500VAC. Tensiunea nominală de rezistență la impulsuri (Uimp) este de 6kV. Gradul de poluare este 3. Poate fi montat pe șină DIN. Lățimea în module de 9mm este 3. Dimensiunile sunt (L) 63mm x (Î) 91mm x (A) 73,5mm. Greutatea este de 0,165kg. Gradul de protecție este IP20 și IP40 într-o carcasă. Temperatura de operare este de -5°C până la +60°C. Temperatura de stocare este de -40°C până la +85°C.

0,00 LEI

increase-value decrease-value

Specificatii
Recenzii

Specificații produse

Denumire caracteristica	Valoarea
Gama	Acti9
Tip produs sau componentă	Bloc adăugat de protecție la curent de defect
Denumire scurtă dispozitiv	Vigi iC60
Descriere poli	2P
Curent nominal [In]	25 A
Sensibilitate la curent de defect	100 mA
Timp de întârziere protecție la curent de defect	Instantaneu
Tip protecție la curent de defect	Tip AC
Tip rețea	AC
Frecvență rețea	50/60 Hz
Tensiune nominală de operare [Ue]	230/400 V AC 50/60 Hz conform EN 61009-1, 230/415 V AC 50/60 Hz conform IEC 61009-1
Standarde	EN 61009-1, IEC 61009-1
Module de 9 mm	3
Locație dispozitiv în sistem	Ieșire
Tehnologie declanșare curent de defect	Independentă de tensiune
Tensiune nominală de izolație [Ui]	500 V AC 50/60 Hz conform IEC 60947-2
Tensiune nominală de rezistență la impulsuri [Uimp]	6 kV conform IEC 60947-2
Compatibilitate gamă	Acti9 (Acti9 iC60), Acti9 (Acti9 Reflex iC60)
Compatibilitate produs	Terminal unic
Semnalizare locală	Indicator de declanșare
Mod de montare	Clip-on
Suport de montare	Șină DIN
Conexiune electrică la MCB	Prin șuruburi
Compatibilitate cu bara de distribuție și bloc de distribuție	Partea inferioară: DA
Înălțime	91 mm
Lățime	63 mm
Adâncime	73,5 mm
Greutate netă	0,165 kg
Conexiuni - terminale	Terminal tip tunel în partea inferioară pentru 1 cablu rigid fără capăt de cablu 1…25 mm², Terminal tip tunel în partea inferioară pentru 1 cablu flexibil fără capăt de cablu 1…16 mm², Terminal tip tunel în partea inferioară pentru 1 cablu flexibil cu capăt de cablu 1…16 mm²
Lungime de dezizolare a firului	14 mm pentru conexiunea inferioară
Cuplu de strângere	2 N.m partea inferioară
Grad de protecție IP	IP20 conform IEC 60529, IP40 (în carcasă modulară) conform IEC 60529
Grad de poluare	3 conform IEC 60947-2
Compatibilitate electromagnetică	Impuls de 8/20 µs, 250 A conform IEC 61009-1
Temperatură ambientă de operare	-5…60 °C
Temperatură ambientă de stocare	-40…85 °C
